Jak vybrat deskový výměník podle výkonu kotle nebo tepelného čerpadla?

Výběr vhodného deskového výměníku tepla je klíčový pro efektivitu topného systému. Deskový výměník je zařízení, které umožňuje přenos tepla mezi dvěma hydraulickými okruhy.

Výběr deskového výměníku by měl být proveden podle výkonu kotle nebo tepelného čerpadla. Nesprávný výběr může vést ke snížení účinnosti topného systému.

Správný výběr výměníku tepla zajišťuje nejen efektivitu, ale také životnost systému.

Navštivte obchod partnera článku s výměníky tepla:

https://nordictec-shop.cz/110-tepelne-vymeniky-

Klíčové závěry

• Výběr vhodného deskového výměníku je klíčový pro efektivitu topného systému.
• Výběr deskového výměníku by měl být proveden podle výkonu kotle nebo tepelného čerpadla.
• Nesprávný výběr může vést ke snížení účinnosti topného systému.
• Správný výběr výměníku tepla zajišťuje životnost systému.
• Deskový výměník je zařízení, které umožňuje přenos tepla mezi dvěma hydraulickými okruhy.

Co je deskový výměník tepla a jak funguje?

Deskový výměník je klíčovou součástí mnoha topných instalací a zajišťuje efektivní výměnu tepla. Deskové výměníky tepla jsou zařízení, která umožňují přenášet teplo mezi dvěma médii, aniž by došlo k jejich smíchání.

Konstrukce deskového výměníku

Deskový výměník se skládá z balíku tenkých desek, obvykle vyrobených z nerezové oceli nebo jiných materiálů odolných proti korozi. Tyto desky jsou uspořádány tak, aby vytvářely kanály, kterými proudí dvě různá média. Desky jsou speciálně lisovány, aby se zvětšila plocha výměny tepla.

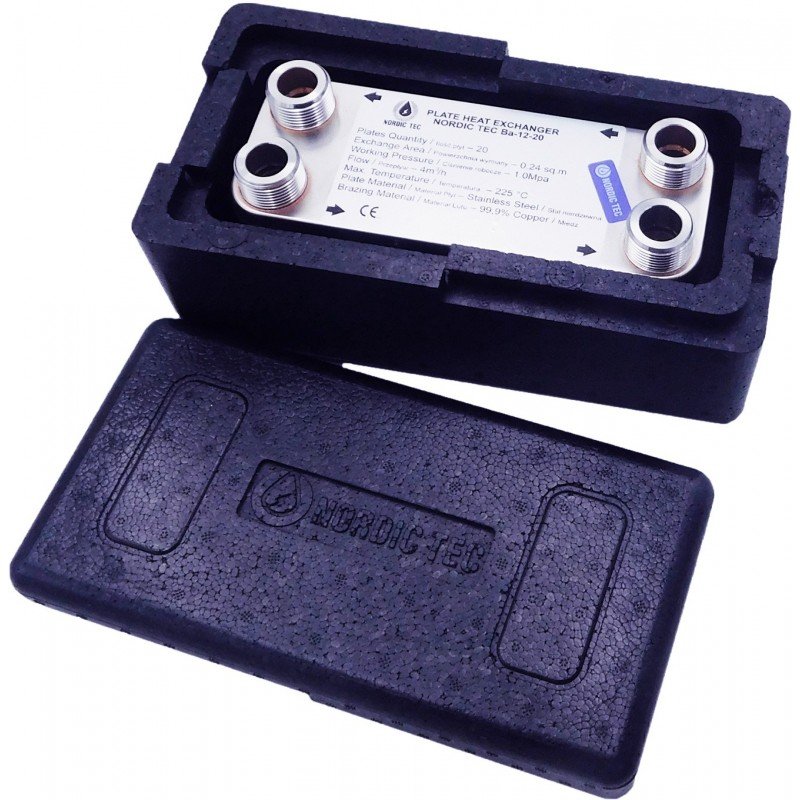

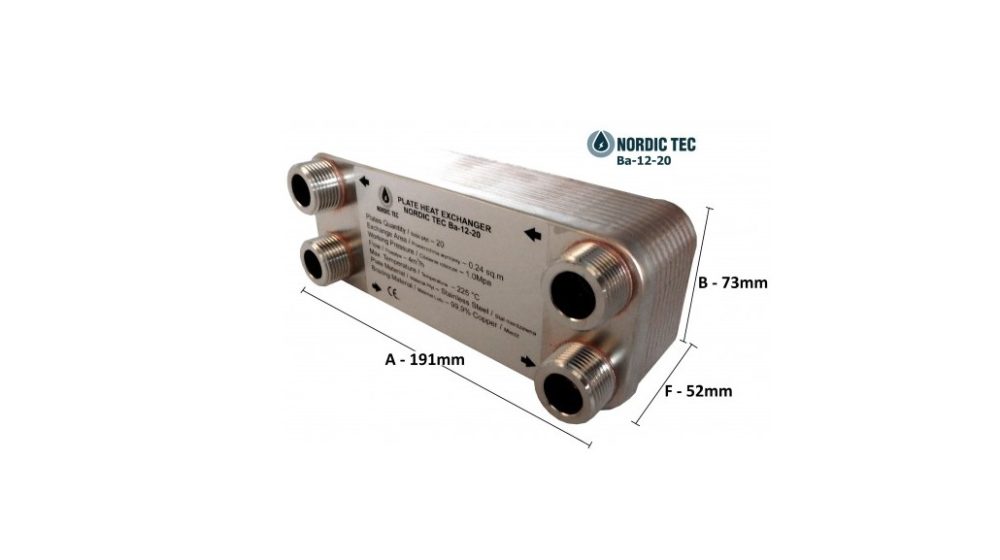

Na obrázku č. 2: Výměník tepla B1-12-20 ¾ 5–20 kW

Deskový výměník tepla – princip činnosti

Princip činnosti deskového výměníku tepla spočívá v předávání tepla mezi dvěma médii přes tenké desky. Horké médium protéká jedním kanálem, zatímco studené médium protéká sousedním kanálem. Teplo je přenášeno přes desky, což způsobuje ohřátí studeného média.
Účinnost deskového výměníku tepla závisí na mnoha faktorech, včetně plochy výměny tepla, teplotního rozdílu mezi médii a fyzikálních vlastností médií.

Typy deskových výměníků dostupných na trhu

Deskové výměníky jsou dostupné v několika základních typech, které se liší konstrukcí a použitím. Výběr vhodného typu závisí na požadavcích topného systému a specifikách instalace.

Pájené výměníky

Pájené výměníky se vyznačují vysokou tepelnou účinností a kompaktní konstrukcí. Jsou vyrobeny z desek pájených mědí nebo niklem, což zajišťuje vysokou odolnost proti korozi. Tyto výměníky jsou ideální pro použití v topných systémech s nízkým a středním výkonem.

Šroubované výměníky

Šroubované výměníky se snadno montují a demontují, což usnadňuje jejich údržbu a servis. Skládají se z balíku desek spojených šrouby, což umožňuje přizpůsobit velikost výměníku potřebám instalace.

Svařované výměníky

Svařované výměníky se používají v aplikacích vyžadujících vysokou odolnost proti tlaku a teplotě. Jsou vyrobeny svařováním desek dohromady, což zajišťuje vysokou pevnost konstrukce.

Níže uvedená tabulka porovnává hlavní vlastnosti různých typů deskových výměníků:

Typ výměníku	Použití	Odolnost	Snadná údržba
Pájené	Topné systémy nízkého a středního výkonu	Vysoká	Střední
Šroubované	Různé topné aplikace	Střední	Vysoká
Svařované	Vysoký tlak a teplota	Velmi vysoká	Nízká

Proč je vhodné používat deskové výměníky tepla v topných instalacích?

Deskové výměníky tepla nabízejí mnoho výhod ve srovnání s tradičními topnými řešeními. Jejich kompaktní konstrukce a vysoká účinnost z nich činí stále častěji volenou součást moderních topných instalací.

Výhody deskových výměníků

Deskové výměníky se vyznačují vysokou účinností přenosu tepla, což umožňuje optimální využití energie. Jejich kompaktní konstrukce umožňuje snadnější montáž a menší prostorové nároky. Navíc jsou tyto výměníky snadno udržovatelné a mohou být použity v různých konfiguracích topných systémů.

Díky své konstrukci mohou deskové výměníky pracovat s vysokou účinností i při malých teplotních rozdílech, což je zvláště důležité v topných systémech, kde každý stupeň hraje roli.

Omezení deskových výměníků

Přestože mají deskové výměníky mnoho výhod, existují i určitá omezení. Jedním z nich je omezení maximální pracovní teploty a tlaku, které může být nižší než u jiných typů výměníků. Navíc mohou být deskové výměníky citlivé na znečištění a vyžadují pravidelnou údržbu, aby byla zachována jejich účinnost.

Důležité je také správně vybírat deskové výměníky podle požadavků instalace, s ohledem na parametry jako průtok a tlakový spád, aby byly zajištěny optimální pracovní podmínky.

Technické parametry deskových výměníků

Klíčovým aspektem výběru deskových výměníků je pochopení jejich technických parametrů. Tyto parametry určují účinnost a výkon výměníku v různých topných aplikacích.

Výkon výměníku

Výkon výměníku je jedním z nejdůležitějších technických parametrů. Určuje maximální množství tepla, které může výměník předat mezi dvěma médii. Výkon výměníku by měl být přizpůsoben požadavkům topné instalace, aby byly zajištěny optimální pracovní podmínky.

Plocha výměny tepla

Plocha výměny tepla je dalším významným parametrem. Čím větší plocha, tím větší možnost přenosu tepla mezi médii. Deskové výměníky se vyznačují velkou plochou výměny tepla vzhledem ke své velikosti, což je činí velmi účinnými.

Na obrázku: Plocha výměny tepla výměníku Ba-16-22 – 0,350 m²

Průtok a tlaková ztráta

Průtok a tlaková ztráta jsou parametry, které ovlivňují hydrauliku instalace. Průtok určuje, kolik média protéká výměníkem, zatímco tlaková ztráta ukazuje odpor, který médium při průtoku potkává. Optimalizace těchto parametrů je klíčová pro zajištění efektivní práce instalace.

Seznam klíčových technických parametrů deskových výměníků:

• Výkon výměníku
• Plocha výměny tepla
• Průtok
• Tlaková ztráta

Porozumění a správný výběr těchto technických parametrů je nezbytný pro zajištění optimálního provozu deskových výměníků v topných instalacích.

Jak určit požadovaný výkon výměníku tepla?

Pro zajištění spolehlivosti a efektivity topného systému je nutné správně určit výkon výměníku tepla. Výměník musí být schopen pokrýt potřebu tepla v budově, s přihlédnutím k vhodným bezpečnostním koeficientům.

Výpočet potřeby tepla

Výpočet potřeby tepla je prvním krokem k určení požadovaného výkonu výměníku. Je třeba zohlednit plochu budovy, její tepelnou izolaci, typ oken a místní klimatické podmínky. Výpočet lze provést pomocí dostupných výpočetních nástrojů nebo konzultací s odborníkem.

Příklad dat pro výpočty:

Parametr	Hodnota
Plocha budovy	150 m²
Standard izolace	Vysoký
Typ oken	Dvojitá skla

Bezpečnostní koeficienty a výkonová rezerva

Při výběru výměníku tepla je nutné zohlednit vhodné bezpečnostní koeficienty, které zajistí, že systém zvládne neočekávané zatížení nebo změny podmínek. Navíc výkonová rezerva umožňuje flexibilitu v případě rozšíření nebo změn topného systému.

Výběr deskového výměníku pro plynový kotel

Volba vhodného deskového výměníku pro plynový kotel je klíčová pro účinnost celého topného systému. Plynové kotle jsou oblíbeným zdrojem tepla v mnoha domácnostech a jejich účinnost závisí do značné míry na správném výběru komponentů, včetně deskového výměníku.

Kotle s nízkým výkonem (do 25 kW)

Pro plynové kotle s nízkým výkonem do 25 kW by měl být deskový výměník zvolen tak, aby zajistil dostatečný přenos tepla při relativně nízkých průtocích. V těchto případech se často používají pájené deskové výměníky díky své kompaktnosti a vysoké účinnosti.

Kotle se středním výkonem (25–50 kW)

Plynové kotle se středním výkonem, v rozmezí 25–50 kW, vyžadují deskové výměníky, které zvládnou vyšší průtoky a tepelné výkony. Šroubované deskové výměníky jsou často voleny pro tuto skupinu kotlů, protože nabízejí dobrou flexibilitu a možnost přizpůsobení různým pracovním podmínkám.

Kotle s vysokým výkonem (nad 50 kW)

Pro plynové kotle s vysokým výkonem nad 50 kW jsou často preferovány svařované deskové výměníky. Jsou navrženy tak, aby zvládly vysoké tlaky a teploty, což je typické pro velké topné instalace. Jejich robustní konstrukce zajišťuje spolehlivost a dlouhou životnost.

Výkon kotle	Typ výměníku	Výhody
Do 25 kW	Pájený	Kompaktní, vysoká účinnost
25–50 kW	Šroubovaný	Dobrá flexibilita, možnost přizpůsobení
Nad 50 kW	Svařovaný	Spolehlivost, odolnost vůči vysokému tlaku a teplotě

Výběr deskového výměníku pro kotel na pevná paliva

Výběr deskového výměníku pro kotel na pevná paliva je proces, který vyžaduje zohlednění mnoha důležitých technických parametrů. Volba vhodného výměníku je klíčová pro zajištění účinnosti a spolehlivosti celého topného systému.

Specifika kotlů na pevná paliva

Kotle na pevná paliva se vyznačují specifickými pracovními podmínkami, jako jsou vysoké teploty a možnost přítomnosti nečistot ve spalinách. Deskový výměník musí být navržen tak, aby mohl pracovat za těchto podmínek a zároveň zajistil vysokou účinnost přenosu tepla.
Důležitým aspektem je také odolnost proti korozi a usazování nečistot na výměnných plochách.

Doporučené parametry výměníku

Při výběru deskového výměníku pro kotel na pevná paliva je třeba věnovat pozornost několika klíčovým parametrům, mezi které patří: vhodný tepelný výkon, správná plocha výměny tepla a parametry průtoku a tlakové ztráty.
Zajištění těchto parametrů umožní optimální spolupráci výměníku s kotlem, což se promítne do efektivity a spolehlivosti topného systému.

Deskový výměník pro tepelné čerpadlo – na co se zaměřit?

Výběr vhodného deskového výměníku pro tepelné čerpadlo je klíčový pro účinnost celého topného systému. Výměníky hrají důležitou roli při přenosu tepla mezi zdrojem a topným systémem.

Specifika práce s tepelnými čerpadly

Tepelná čerpadla mají specifické požadavky na výměníky tepla. Deskový výměník musí být přizpůsoben práci s nízkými teplotami a proměnnými zatíženími.
Při výběru deskového výměníku pro tepelné čerpadlo je třeba věnovat pozornost jeho ploše výměny tepla a průtoku média.

Výběr pro vzduch-voda čerpadla

Vzduch-voda čerpadla vyžadují výměníky, které mohou efektivně pracovat při proměnlivých teplotních podmínkách. Odolnost proti korozi a vysoká účinnost jsou klíčové.

Parametr	Požadavky pro vzduch-voda čerpadla
Plocha výměny tepla	Velká, aby kompenzovala proměnlivé teploty
Průtok	Optimalizován pro nízké teploty

Výběr pro zemní čerpadla

Zemní čerpadla využívají konstantní teplotu země, což umožňuje stabilnější provoz výměníku. Přesto jsou odolnost proti korozi a dlouhá životnost stejně důležité. Volba vhodného deskového výměníku pro tepelné čerpadlo vyžaduje zohlednění specifik práce systému a technických parametrů výměníku. Správný výběr zaručuje vysokou účinnost a dlouhou životnost systému.

Deskový výměník tepla v topné instalaci (CO) – praktické použití

Deskové výměníky tepla hrají důležitou roli při separaci topných okruhů a optimalizaci práce topné instalace. Jejich použití umožňuje zvýšení účinnosti topného systému a jeho spolehlivosti.

Separace topných okruhů

Separace topných okruhů je klíčová v instalacích, kde existují různé teplotní nebo tlakové požadavky. Deskový výměník tepla umožňuje izolaci jednotlivých okruhů, což vede k lepší kontrole nad topným systémem. Například v budovách s topnou instalací (CO) a ohřevem teplé užitkové vody (TUV) umožňuje deskový výměník separaci těchto dvou okruhů a zajišťuje vhodnou teplotu a tlak v každém z nich.

Ochrana proti nečistotám

Deskový výměník tepla tvoří také bariéru proti nečistotám, které mohou cirkulovat v instalaci. Díky separaci okruhů chrání výměník zařízení a potrubí před usazeninami a korozí.
To se následně promítá do delší životnosti instalace a nižších nákladů na údržbu.

Optimalizace provozu instalace

Díky své konstrukci umožňují deskové výměníky tepla optimalizaci práce topné instalace tím, že zajišťují vhodný přenos tepla. To se promítá do lepší energetické účinnosti celého systému.

Jak vybrat výměník pro instalaci s akumulační nádrží?

Volba vhodného výměníku tepla pro instalaci s akumulační nádrží je klíčová pro účinnost celého topného systému. Akumulační nádrž slouží k uchovávání tepelné energie, což umožňuje její využití v obdobích zvýšené potřeby tepla.

Role akumulační nádrže v topné instalaci

Akumulační nádrž plní několik důležitých funkcí v topné instalaci. Ukládá přebytek energie vyrobené kotlem nebo tepelným čerpadlem, což umožňuje stabilizaci provozu topného systému. Díky nádrži může instalace pracovat s vyšší účinností a zároveň zajistit stálou dostupnost teplé vody nebo vytápění, i když je hlavní zdroj tepla dočasně vypnut.

• Zvyšuje účinnost topného systému
• Umožňuje stabilní provoz kotle nebo tepelného čerpadla
• Zajišťuje stálou dostupnost tepla

Optimální parametry výměníku

Aby výměník tepla pracoval efektivně s akumulační nádrží, je nutné správně zvolit jeho parametry. Výkon výměníku by měl být přizpůsoben velikosti nádrže a potřebě tepla. Důležitá je také dostatečně velká plocha výměny tepla, která zajistí efektivní přenos tepla mezi nádrží a topnou instalací.

• Zvolte výkon výměníku podle velikosti nádrže a potřeby tepla
• Zajistěte vhodnou plochu výměny tepla
• Zohledněte pracovní parametry instalace (teplotu, tlak)

Správná volba výměníku umožní optimalizaci provozu celého systému, zvýšení jeho účinnosti a prodloužení životnosti.

Montáž deskového výměníku – praktické tipy

Správná montáž deskového výměníku je klíčová pro jeho efektivní práci. Výměník, jakožto integrální součást mnoha topných instalací, vyžaduje zvláštní pozornost při instalaci.

Umístění a připojení

Výběr vhodného umístění výměníku je velmi důležitý. Měl by být umístěn na snadno přístupném místě pro případné kontroly a údržbu. Připojení výměníku k instalaci by mělo být provedeno dle doporučení výrobce, s důrazem na směr proudění média.

• Zajistěte dostatečný prostor kolem výměníku pro servisní práce
• Vyhněte se místům náchylným k zaplavení nebo vysokým teplotám
• Připojte potrubí podle schématu instalace, s ohledem na směr proudění

Izolace a ochranná opatření

Tepelná izolace deskového výměníku je nezbytná pro minimalizaci tepelných ztrát a zajištění efektivní práce systému. Dále je důležité použít ochranu proti zamrznutí a korozi.

• Provést tepelnou izolaci podle norem a doporučení výrobce
• Použít ochranu proti zamrznutí pro instalace vystavené nízkým teplotám
• Použít materiály odolné proti korozi pro prodloužení životnosti výměníku

Správná montáž zahrnuje všechny tyto aspekty – od umístění a připojení po izolaci a ochranná opatření, což zajistí efektivní a bezpečný provoz instalace.

Nejčastější chyby při výběru deskových výměníků

Volba vhodného deskového výměníku je klíčová pro efektivitu topné instalace, ale často se dělají chyby. Nesprávný výběr může vést ke snížení výkonu systému, vyšším provozním nákladům nebo dokonce k poruše.

Podcenění výkonu

Jednou z nejčastějších chyb je podcenění výkonu výměníku. Výměník s příliš malým výkonem nebude schopen efektivně předávat teplo, což může vést k nedostatečnému vytápění prostor.

• Nesprávný výpočet potřeby tepla
• Nezohlednění bezpečnostních koeficientů
• Nesprávné posouzení parametrů instalace

Nesprávný výběr materiálů

Materiály použité na výrobu výměníku musí být odolné proti korozi a vhodné pro provozní podmínky instalace.

• Výměníky z nevhodných materiálů pro dané médium
• Nedostatečná odolnost proti korozi
• Nízká kvalita materiálů

Chyby při montáži

Chyby při montáži mohou rovněž negativně ovlivnit provoz výměníku. Nesprávná instalace může vést k netěsnostem, korozi nebo poškození výměníku.

Správný výběr a montáž deskového výměníku vyžaduje pečlivost a pozornost. Dodržení výše uvedených doporučení umožní zajistit optimální provoz topné instalace a dlouhou životnost systému.
